背板作为晶硅太阳能组件的关键部件，，，对组件的安全性、使用寿命和降低功率衰减起着至关重要的作用。。。ok138太阳集团科技（www.nexteck.com ,nexteck@nexteck.com）提供优质的晶体硅太阳能元件、非晶硅薄膜太阳能元件以及CIGS薄膜太阳能元件。。。要达到；；；さ绯仄闹髡，，，背板必须具备优良的机械强度与韧性、耐候性、绝缘、水汽阻隔、耐化学侵蚀等各类平衡的机能。。。背板依照资料类别可分为含氟背板和非氟背板两大类，，，背板资料选择使用含氟薄膜、含氟涂层业内已有共识，，，目前只有含氟资料经过持久户外实证，，，含氟背板的市场占有率超过90%。。。随着光伏平价上网脚步的日益邻近，，，产业链各个环节都有着降本提效的巨大压力，，，作为太阳能组件最重要的封装资料光伏背板亦是如此。。。ok138太阳集团科技（www.nexteck.com，，，400 882 8982）致力于太阳能光伏供给多年，，，我们与国内很多驰名太阳能光伏组件出产厂家成立了持久合作关系，，，持久供给硅基板，，，钛基板，，，不锈钢基板，，，光伏电池？？，，，导电银浆等。。。为了进一步降低背板成本，，，部门企业尝试使用PET资料来代替氟膜或氟涂层作为背板的最外层，，，省去氟膜或氟涂层成本，，，从而售价更低。。。但无氟；；；さ腜ET背板还能满足组件机能要求吗？？

一、PET背板结构及变动

目前PET背板重要有以下图1两种结构，，，第一种为三层结构，，，顺次为强化PET（50um）、通常PET(150um)以及E膜粘接层，，，层与层之间使用胶黏剂粘接，，，必要两次复合工艺制得。。。为进一步投合客户降本需要，，，只能萦绕PET做文章，，，A/B结构的PET便生长而生，，，A/B结构的PET与通常PET的分歧之处在于其自身拥有较为清澈的两层结构，，，通常A/B结构的PET总厚度在160um左右，，，外侧较薄的耐UV层占总厚度的10%，，，内层为通常PET，，，通过共挤形成A/B结构，，，PET内侧再复合上E膜或PO膜粘接层变形成了两层结构的PET背板，，，其较三层结构PET背板工艺更单一且更薄，，，售价因而更低。。。且其总厚度显著减薄，，，尤其是耐UV层PET厚度大幅减薄，，，靠得住性同样也会大幅降低。。。

图1：分歧PET结构背板

二、PET的老化机理

PET作为一种高分子资料，，，自身结构决定了其容易产生水解、紫外光老化降解、热老化降解，，，内部结构阐发为分子链氧化、断裂，，，分子量降低，，，用在背板最外层则容易出现理论发黄、粉化、脆化甚至开裂。。。为了改善其耐候性，，，通常会在最外层PET中参与钛白粉类无机颜料反对紫外线侵入，，，但在户外使用过程中，，，由于光和水的共同作用，，，PET理论庞易粉化、发白，，，析出钛白粉，，，造成PET结构背板机能降落。。。

PET的湿热老化

从PET受湿热老化的失效机理分析，，，PET在高温高湿的前提下极度容易水解，，，H2O分子攻击酯键，，，如图2所示，，，使其酯键产生水解断裂，，，天生带羧基的低聚物，，，羧基同时又会推进水解反映的进一步进行。。。PET抗水解的步骤为将聚合度提高，，，分子量加大，，，分子量散布降低，，，结晶度适当提高。。。随着技术的不休进取，，，目前通过此种步骤出产的PET耐水解等级较高，，，PCT48h后无脆化景象，，，有些甚至能做到PCT60h以上。。。

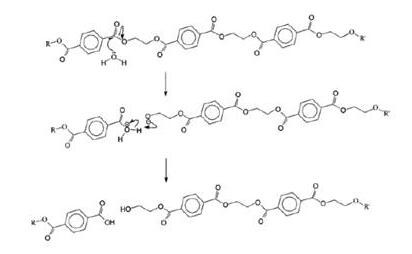

图2:PET水解反映

PET背板的紫外老化

从PET受紫外老化的失效机理分析，，，PET的紫外老化反映分为光解反映和光氧化反映，，，在光解反映中，，，PET经自由基重排反映，，，大分子主链产生断裂，，，并产生CO和CO2气体等副产品，，，资料PET的力学机能产生变动，，，如拉伸强度和断裂伸长率，，，如图3所示；；；在光氧化反映中，，，PET的芳环上产生氢过氧化基团，，，并进一步天生一酚羟基或二酚羟基衍生物，，，PET的发黄也重要是由这些荧光产品引起的，，，如图4所示。。。

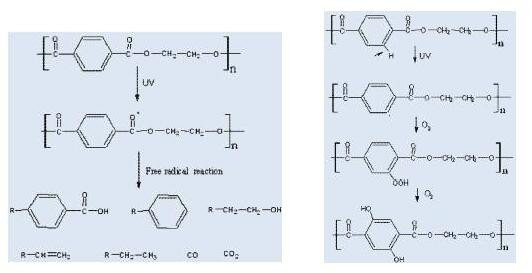

图3：PET光解反映                         图4：PET光氧反映

加强PET耐紫外机能的步骤如参与耐紫外配方，，，蕴含紫外吸收剂、紫外不变剂及抗氧剂，，，三者协同作用。。。钛白粉的参与，，，能散射和吸收部门紫外线；；；钛白粉与不变系统的相容性差，，，两者相互反映，，，容易降低光不变剂的作用。。。向界面分子转移、热斑高温下蒸发升华、雨水冲刷、紫外老化、湿热老化、热氧老化、霉菌传染等，，，助剂亏损速度随环境恶劣水平而变动、助剂随着PET理论的粉化逐步亏损。。。

（文章主体起源于OFweek中国高科技门户）

想相识更多的内容，，，请扫二维码
