继江丰电子后，，又一家国产溅射靶材企业福建阿石创新资料股份有限公司今日正式登陆A股深交所创业板。。超大规模集成电路和显示面板、、太阳能电池等电子资料被美、、日跨国公司垄断的局面的正在得到改善。。

招股注明书显示，，阿石创专业从事各类 PVD 镀膜资料研发、、出产和销售，，主导产品为溅射靶材和蒸镀资料两个系列产品，，重要利用于光学光电子产业，，用以制备各类薄膜资料。。产品已在平板显示、、光学元器件、、节能玻璃等领域得到宽泛利用，，并已研发出利用于太阳能电池、、半导体等领域的多款产品，，是国内 PVD 镀膜资料行业产品种类较为齐全、、利用领域较为宽泛、、工艺技术较为全面的综合型 PVD 镀膜资料出产商。。

PVD 镀膜资料重要用以制备各类拥有特定职能的薄膜资料，，利用领域蕴含平板显示、、半导体、、太阳能电池、、光磁纪录媒体、、光学元器件、、节能玻璃、、LED、、 工具改性、、高档装璜用品等。。

薄膜资料制备技术重要蕴含物理气相沉积（PVD）技术和化学气相沉积（CVD）技术。。PVD 技术是制备薄膜资料的重要技术之一，，指在真空前提下选取物理步骤，， 将某种物质理论气化成气态原子、、分子或部门电离成离子，，并通过低压气体（或 等离子体）过程，，在基板资料理论沉积拥有某种特殊职能的薄膜资料的技术。。在 PVD 技术下，，用于制备薄膜资料的物质，，统称为 PVD 镀膜资料。。经过多年发展，， PVD 技术已成为目前主流镀膜步骤，，重要蕴含溅射镀膜和真空蒸发镀膜。。

溅射镀膜是指利用离子源产生的离子，，在真空中经过加快荟萃，，而形成高速 度的离子束流，，轰击固体理论，，离子和固体理论原子产活泼能互换，，使固体理论 的原子脱离固体并沉积在基板资料理论的技术。。被轰击的固体是用溅射法沉积薄 膜资料的原资料，，称为溅射靶材。。

溅射镀膜根基道理

2016年12月，，工信部、、发改委、、财政部、、科技部结合颁布《新资料产业发展指南》，，部门新一代信息技术产业用资料被列入需突破的重点利用领域急需的新资料，，并要求加壮大尺寸硅资料、、大尺寸碳化硅单晶、、高纯金属及合金溅射靶材出产技术研发，，加快高纯特种电子气体研发及产业化，，解决极大规模集成电路资料制约。。

2017年6月，，工信部颁布《重点新资料首批次利用示范领导目录(2017年版)》，，提出了平板显示用ITO靶材、、平板显示用高纯钼靶材等重点新资料的利用领域。。

 溅射靶材出产工艺流程

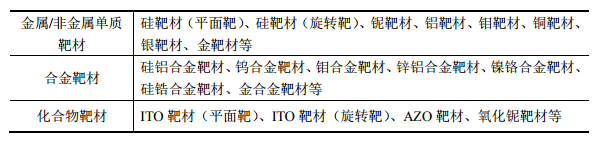

 招股注明书显示，，阿石创溅射靶材可分为金属/非金属单质靶材、、合金靶材、、化合物靶材等。。

竞争溅射靶材市场

招股注明书显示，，溅射镀膜工艺可反复性好、、膜厚可节制，，可在大面积基板资料上获得厚度均 匀的薄膜，，所制备的薄膜拥有纯度高、、致密性好、、与基板资料的结合力强等利益，， 已成为制备薄膜资料的重要技术之一，，各种类型的溅射薄膜资料已得到宽泛的应 用，，因而，，对溅射靶材这一拥有高附加值的职能资料需要逐年增长，，溅射靶材亦已成为目前市场利用量最大的 PVD 镀膜资料。。

招股注明书显示，，凭据中国电子资料行业协会数据，，2016年全球高纯溅射靶材市场规模约为 113.6 亿美元，，其中平板显示（含触控屏）用靶材为 38.1 亿美元、、半导体用靶材 11.9 亿美元、、太阳能电池用靶材 23.4 亿美元、、纪录媒体靶材 33.5 亿美元。。到2019 年，，全球高纯溅射靶材市场规模将超过 163 亿美元，，年复合增长率达 13%。。

 招股注明书显示，，持久以来全球 PVD 镀膜资料研制和出产重要集中于美国、、日本及德国等国度的少数公司，，产业集中度较高。。经过几十年的技术积淀，，这些国外厂商凭借其雄厚的技术力量、、精密的出产节制和过硬的产品质量居于全球高端 PVD 镀膜资料市场的主导职位。。受到发展汗青和技术限度的影响，，PVD 镀膜资料行业在我国起步较晚，，目前仍属于一个较新的行业。。与国际驰名企业出产的 PVD 镀膜资料相比，，我国 PVD 镀膜资料研发出产技术总体上还存在肯定差距，，市场影响力相对有限，，尤其在平板显示、、半导体、、太阳能电池等领域，，全球高端 PVD 镀膜资料市场依然以美国、、 日本及德国等国度的 PVD 镀膜资料出产厂商为主导。。但是近几年我国 PVD 镀膜资料出产企业在技术和市场方面都获得了长足的进取，，正逐步扭转高端 PVD 镀膜资料持久依赖进口的不利局面。。
