电容式触控解决规划能以PCB、、电容式和单层氧化铟锡(ITO)等触控萤幕蹊径满足大部份装置的需要，，但要决定哪一种规划对特定使用案例来说最智慧、、最安全时，，尺寸与功耗等成分也很关键.

工业、、汽车、、医疗装置到智慧型手机与平板等日常消费性电子产品利用等各类技术，，都能找得到电容感测(capacitive sensing)技术的踪影。。。这项技术可能急剧遍及的重要原因，，在于它能等闲地提升装置的使用者履历，，让制作业者由传统开关转向更具吸引力的触控职能。。。

电容感测技术还有助于削减装置的机械元件数量，，从而耽搁装置的使用寿命和缩小尺寸。。。这些个性的组合只有设计、、校准和节制切当，，就能让拥有电容式感测职能的产品吸引力倍增。。。电容感测技术也宽泛用于触控按键和滑杆职能，，出格是在消费性、、贸易和工业利用中极度遍及，，但最常见的指标利用还是触控板和触控萤幕。。。

ㄧ.触控板

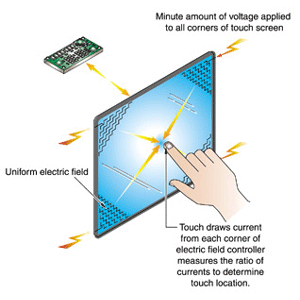

针对使用者介面，，最根基的触控感测利用就是各人耳熟能详的投射式电容触控技术(Projected Capacitive Touch；；PCT)触控板。。。这些设计是由玻璃板之间导电资料层的行列矩阵所组成。。。在这个网格施加电压就会产生一个电场，，该电场可在每个交叉点测得。。。当某个导电物体，，例如人类手指靠近和接触PCT面板时，，就会扭转接触点的电场，，同时产生了电容差。。。

二.触控萤幕

多个电容式触控板可组合形成触控萤幕或触控面板，，用于侦测单片玻璃板上一个或多个手指的地位。。。这项技术已经宽泛利用于手机、、平板电脑以及高阶穿戴式装置等空间有限的装置，，并可分辨为PCB、、电容式和单层氧化铟锡(Indium Tin Oxide；；ITO)触控面板等三大类利用。。。

三.PCB触控面板：：低成本、、低功耗，，但制作难度高

PCB触控面板根基上是搁置在显示器左近的两个或多个PCB自电容触控板。。。对于没有空间限度的原型建构和贸易设备，，由于能够选取遍及的低成本尺度PCB制程，，因而是梦想选择。。。在设计PCB触控面板的触控按钮时，，尺寸通常是思考的关键参数。。。然而状态和按钮间距(pad pitch，，按钮之间的距离)也应纳入考量，，以便将谬误检测降到最低。。。

四.电容式触控面板：：较矫捷，，但使用案例少

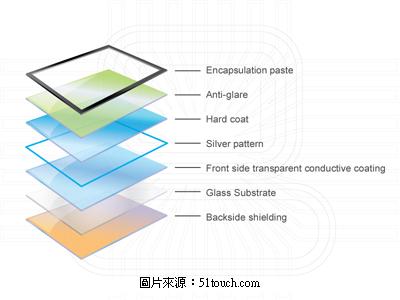

电容式触控面板拥有两层垂直堆叠的高导电资料——ITO导电层，，一层用于列，，一列用于行。。。该设计的关键特点在于每个交叉点都有自己的怪异互电容，，可由触控节制器独立追踪。。。电容式触控面板由于能提供多点触控，，且易于配置增援两个或更多触控板，，极度适合很多利用。。。此外，，其超薄的模组设计更是较大萤幕尺寸利用的梦想选择。。。

五.单层ITO触控面板：：低成本、、低功耗且易于建构

单层ITO触控面板步骤是以较低的成本提供电容式触控面板的多项利益。。。重要分歧之处在于触控板的数量采预先界说，，因而无法像电容式触控面板般矫捷地变动。。。预约义的特质极有益于尺寸巨细和节制器运算资源的铺排。。。从制作的角度来看，，这个步骤与电容式触控面板极为类似，，不外电容式触控面板只使用单一ITO层.

总结:确定最适合自己利用的模式之前，，工程师必要衡量所有设计优弊端。。。
